 Seguem abaixo algumas definições do que seja um Circuito Elétrico:

Circuito Elétrico é um conjunto formado por um gerador elétrico, um condutor em circuito fechado e um elemento capaz de utilizar a energia produzida pelo gerador.

O Circuito Elétrico é o caminho fechado percorrido pela corrente elétrica.

Um Circuito Elétrico é a ligação de elementos elétricos, tais como resistores, indutores, capacitores, diodos, fontes de tensão, fontes de corrente e interruptores, de modo que formem pelo menos um caminho fechado para a corrente elétrica percorrer.

O Circuito Elétrico é composto por uma fonte de tensão, podendo ser uma tomada, um gerador de corrente alternada, uma bateria, uma pilha, uma associação de varias pilhas ou qualquer outra fonte onde haja uma diferença de potencial elétrico; por uma carga (uma lâmpada, um resistor, um motor etc) que irá consumir energia elétrica e transformá-la em energia utilizável para o ser humano e por condutores elétricos (cabos elétricos) que conduzam esta corrente elétrica entre a fonte que a produz e a carga que a consome.

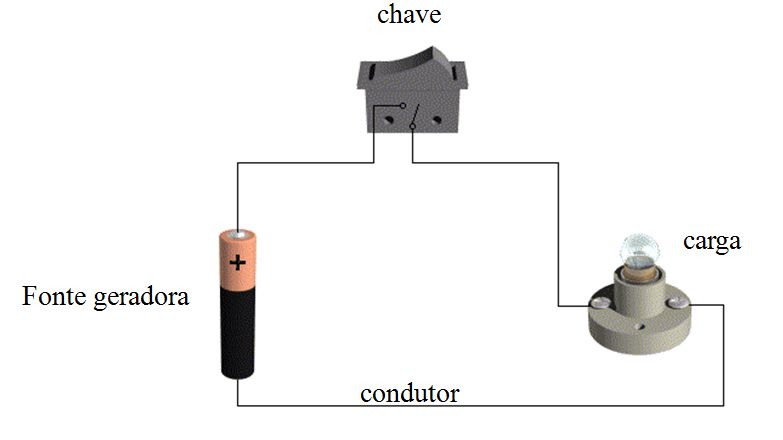

Exemplo de um circuito Elétrico:

 Podemos representar graficamente através de simbolos o circuito elétrico e seus componenetes. Esta representação gráfica é denominada de esquema elétrico ou diagrama elétrico.

  Para complementar o circuito, podem ser adicionados componentes de controle das cargas, como por exemplo um interruptor ou chave para ligar e desligar a lâmpada deste circuito. Outros componentes usualmente usados além da fonte, carga e interruptor são os de proteção do circuito, como por exemplo o fusível.

 Principais Componentes:

Fonte - Gerador Elétrico
É o componente capaz de transformar qualquer tipo de energia em energia elétrica. Sua principal função é fornecer energia para as cargas. Podemos citar como exemplos: pilhas, alternador, dínamo, baterias e usinas hidrelétricas.

Simbolo:

Dispositivos de Controle e Manobra
São os responsáveis por desligar ou acionar o funcionamento do circuito elétrico, como, por exemplo, os interruptores e as chaves.

Simbolo:



 Carga
 É o componenete do circuito responsável por transformar energia elétrica em outras formas de energia. Podemos citar como exemplo de carga lâmpadas, motor elétrico, resistências, etc

 Simbolo Lâmpada:

Simbolo Resistência:

Dispositivos de Proteção

Responsáveis pela interrupção do circuito quando ocorre a passagem de grande intensidade de corrente elétrica, maior que o suportável pelo circuito. Eles protegem o circuito elétrico contra sobrecargas e curtocircuitos.
Os mais comuns são os fusíveis e os disjuntores.

Simbolo de fusível:

Simbolo do Disjuntor:
